旋转设备故障预测系统

产品概述

旋转设备故障预测系统是Witium团队精心研发打造的一款核心产品,解决旋转设备行业存在的各种健康运维问题,为专业用户提供旋转设备的实时监控、故障预测、故障诊断分析、健康管理等功能;产品由工业物联网振动传感器、工业边缘计算网关、WitCloud物联网云平台组成,为客户提供各类旋转设备故障预测SaaS业务云平台;平台根据采集的大量振动数据进行数据挖掘,形成专业的设备健康诊断报告与维修建议,并为用户提供数据接口功能,方便用户把旋转设备状态导入到智能工厂运维平台系统。

产品特性

系统架构及软硬件

系统架构

  旋转设备故障预测系统利用WTS4VXX物联网高频振动传感器,采集旋转设备振动波形样本及表面温度,生成旋转设备的振动特性样本;同时WTG9XXX工业边缘计算网关通过铂电阻采集电机三相绕组温度和润滑油温度,了解电机运行负载状态并结合传感器的振动特性,利用智能机理模型算法对采样数据进行大数据分析,实现不平衡、不对中、松动、齿轮磨损、轴承老化等旋转设备故障的预测;然后通过MQTT把数据样本及分析学习结果上传到WitCloud物联网数据云平台;系统的旋转设备SaaS业务云平台为用户提供状态监控、场景监控、故障预测、运维管理、设备管理、客户管理、权限管理等功能;并提供数据接口功能,方便用户把旋转设备状态导入到智能工厂运维大平台系统。同时业务云平台通过大数据分析工具,为专业的用户提供设备的运行状态分析、预警故障分析,并形成专业的旋转设备健康诊断报告和维修建议。

系统软件

系统硬件

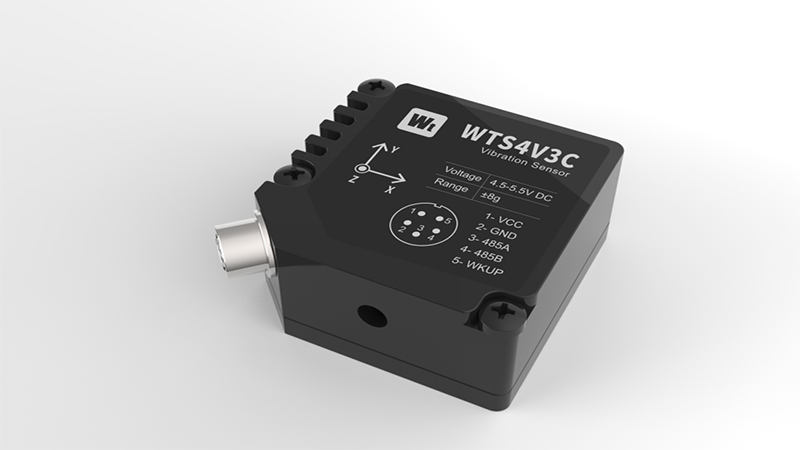

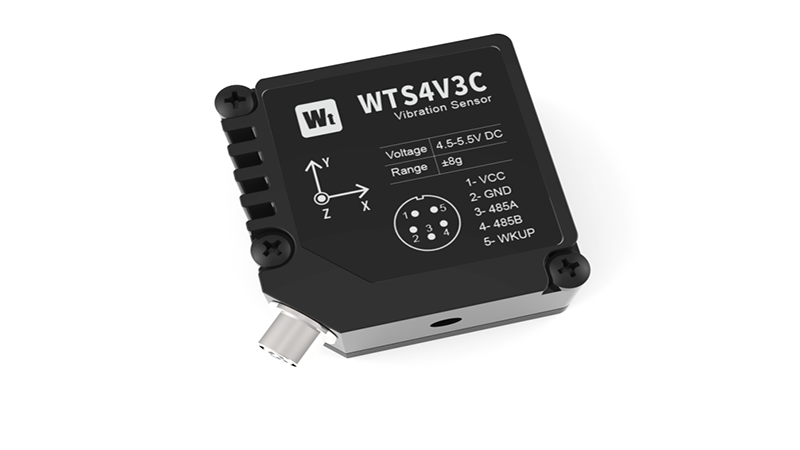

高频振动传感器

MEMS振动传感器
中高频振动监测
标准工业接口读取
磁吸式便捷安装

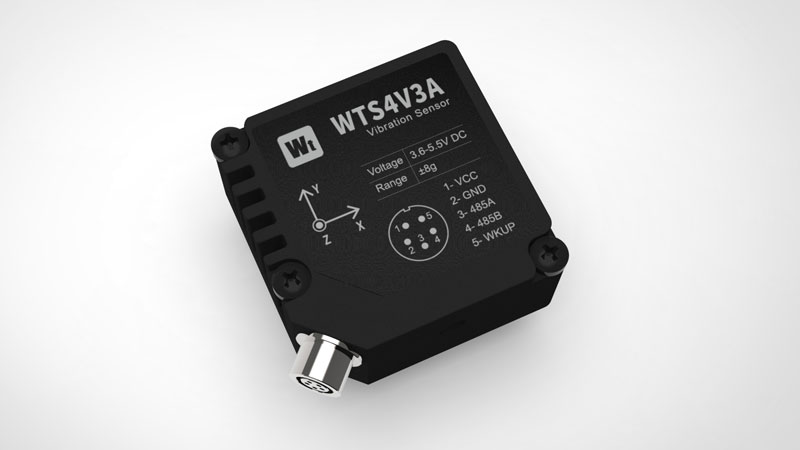

WTS4V3A

WTS4V1B

无线通信
基本参数
  • 电源输入
    DC4.5V-5.5V
  • 低功耗功能
    低功耗静态电流<5uA
  • 工作温度
    -40°C~85°C
  • 工作湿度
    10%-95%(无凝露)
  • IP等级
    IP65
  • 安装方式
    螺纹固定/磁铁固定
  • 外型尺寸
    40*40*15mm/40*40*19mm
  • 通讯接口
    RS485(支持3米线长)
  • 通讯协议
    Modbus-RTU
  • 外壳材料
    工业铝外壳
温度传感
  • 测温对象
    接触表面温度
  • 测温范围
    -40°C~105°C
  • 分辨率
    ±1°C
振动传感
  • 加速度范围
    ±8g
    ±60g
  • 采样深度
    1S/10S
  • 采样频率
    2KHz
    10KHz
  • 采样轴数
    三轴
    单轴
  • 采集精度
    1mg/LSB
    30mg/LSB
  • 数据内容
    实时振动波形/特征值

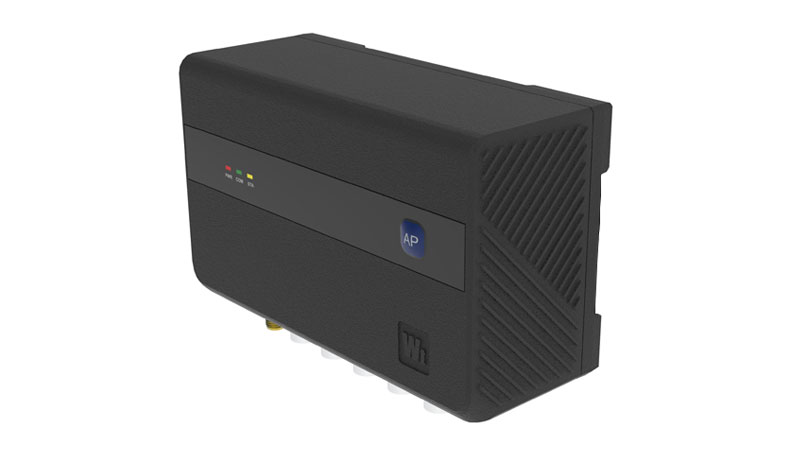

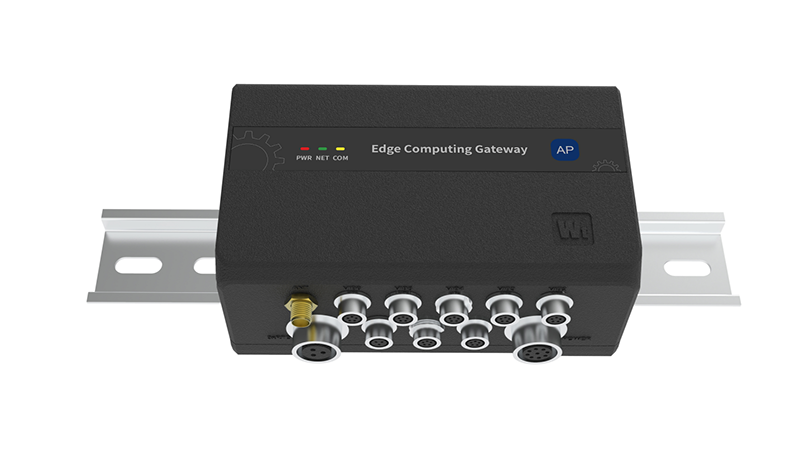

边缘计算网关

边缘AI计算
多个振动通道
多种无线传输
IP65工业塑料外壳
内嵌算法模型

WTG9XXW

WTG9XXG

WTG9XXF

无线通信参数
  • 通信方式
    WiFi
    2G
    4G(Cat1)
  • 工作模式
    3Mbps
    85.6Kbps

    上行5Mbps/
    下行10Mbps

  • 工作模式
    STA模式/AP配置
    -
    -
  • 传输距离
    40M
    -
    -
主板参数
  • 振动通道数
    1-6个通道可选
  • 振动接口
    RS485(ModBus-RTU)
  • 机油温度
    1路*3线制Pt100(断线检测)
  • 三绕组温度
    3路*3线制Pt100(断线检测)
  • 主控芯片
    Cortex-M4
  • LED指示灯
    1*电源灯, 1*传感器通信灯, 1*网络状态灯
  • 固件升级
    内置MiniUSB、远程更新
基本参数
  • 外壳材料
    工业塑料外壳
  • 外型尺寸
    115*70*47mm
  • 安装方式
    工业导轨/强磁固定/法兰紧固/绑带
  • 电源输入
    AC:85-265V
  • 操作温度
    -30~70°C
  • 保存温度
    -40~85°C
  • 保护种类
    过载保护/输出短路保护/过热保护
  • 防水等级
    IP65

产品图片
