解决方案详情
解决方案架构
减速机故障预测解决方案利用物联网高频振动传感器,采集设备振动波形样本及表面温度,生成减速机设备的振动特性样本;边缘计算网关通过铂电阻采集减速机三相绕组温度和润滑油温度,了解减速机运行负载状态并结合传感器的振动特性,利用智能机理模型算法对采样数据进行大数据分析,实现不平衡、不对中、松动、齿轮磨损、轴承老化等减速机设备故障的预测;然后通过MQTT把数据样本及分析学习结果上传到WitCloud物联网数据云平台;解决方案的SaaS业务云平台为用户提供状态监控、场景监控、故障管理、运维管理、设备管理、客户管理、权限管理等功能;并提供数据接口功能,方便用户把设备状态导入到智能工厂运维平台系统。同时业务云平台通过大数据分析工具,为专业的用户提供减速机设备的运行状态分析、预警故障分析,并形成专业的减速机设备健康诊断报告和维修建议。
解决方案软件
-
WitCloud物联网数据云平台
WitCloud云平台功能包括:减速机设备上振动传感器及边缘计算网关的接入配置(包括主题配置和通道配置)、远程信息配置和设备固件升级、多种告警方式、日记运维管理、多层边缘计算网关上云的架构、数据库备份和找回、InfluxDB数据库的管理和支配。
WitCloud云平台的强大系统架构,具备可拓展性、大量设备接入的能力、百万级并发能力,能方便接入超过100万台的减速机设备数量,并能支持每年新增超过10万台减速机设备的接入能力。
-
减速机设备SaaS业务云平台
减速机故障预测SaaS业务云平台,为用户提供状态监控、故障分析、场景监控、故障管理、运维管理、设备管理、客户管理、权限管理等平台功能,同时提供平台数据读取接口功能。SaaS业务云平台通过大数据分析工具,为专业的用户提供设备的运行状态分析、预警故障分析,并形成专业的工业设备健康诊断报告和维修建议。
故障预测算法模型:首先系统通过物联网高频振动传感器和铂电阻,采集减速机设备振动特性和负载温度特性,并形成振动特性样本库;然后利用智能算法(机器学习算法库)对这些原始数据样本进行机器自学习,生成对应的故障预测算法模型,并形成故障预测模型库;使用故障预测算法模型对实时采集的数据进行分析处理,实现不平衡、不对中、松动、齿轮磨损、轴承老化等减速机设备故障预测及诊断。
解决方案Web端+App端展示

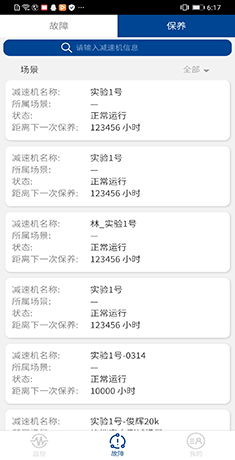

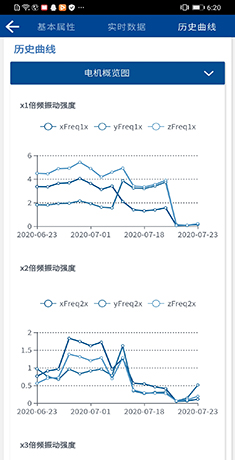

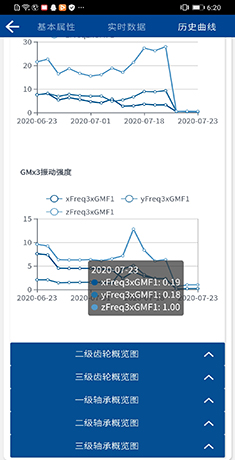

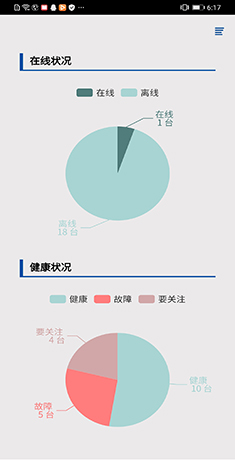

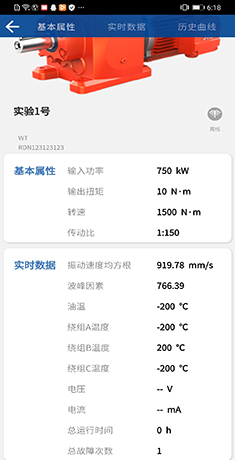

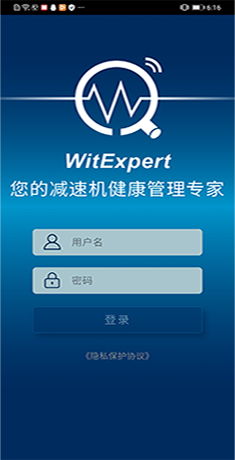

解决方案手机端软件图
解决方案硬件

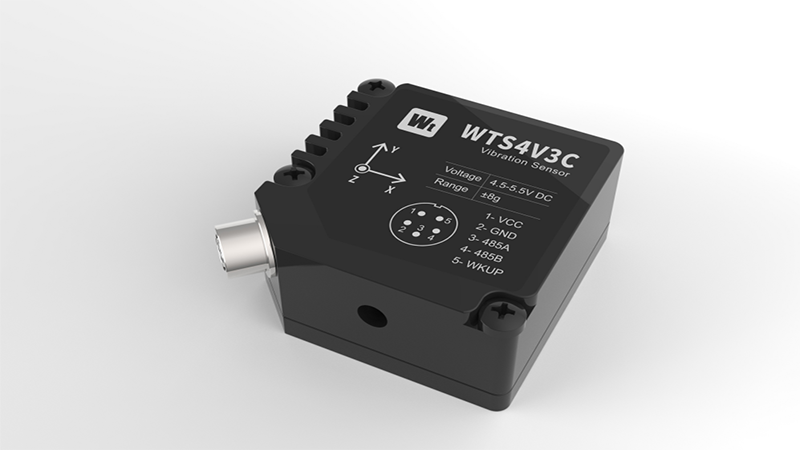

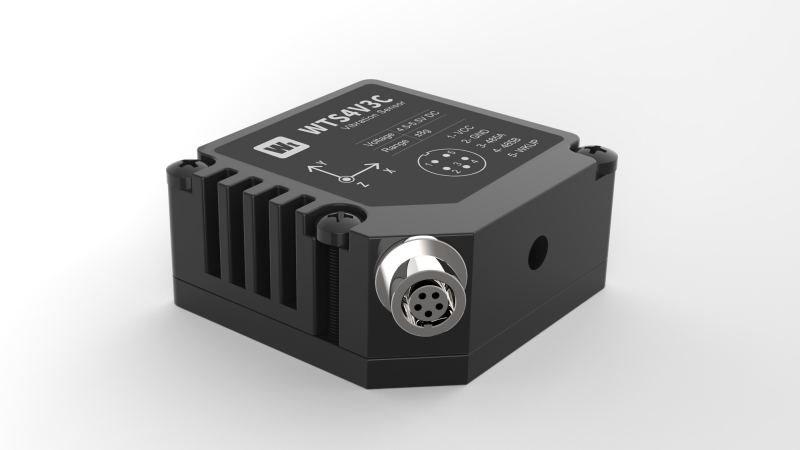

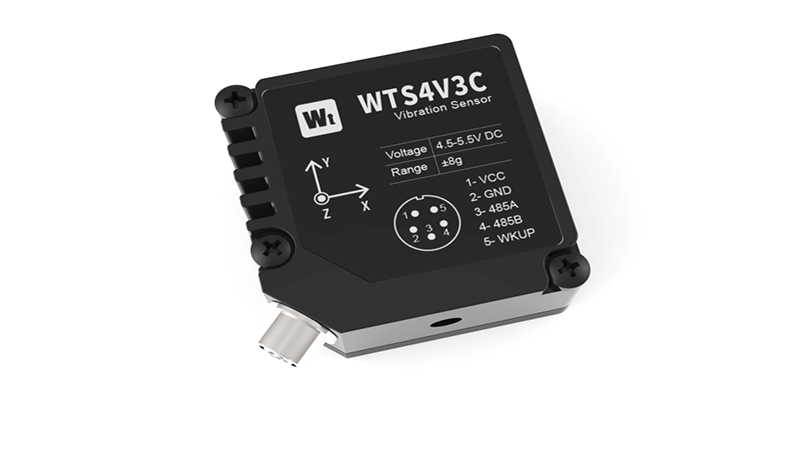

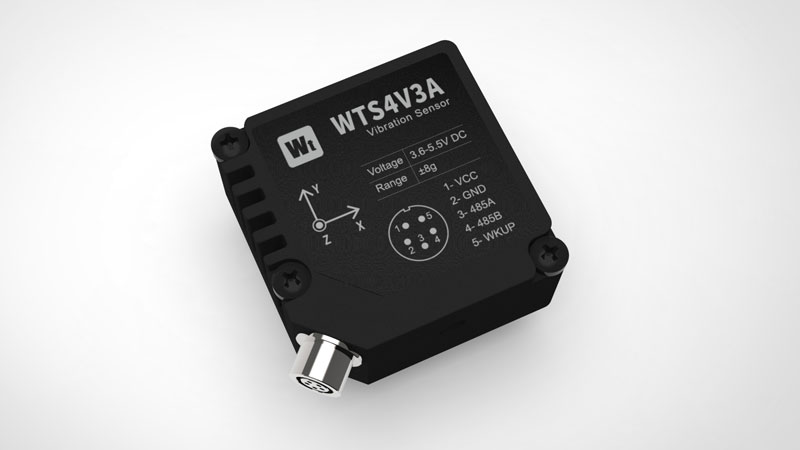

高频振动传感器
-
MEMS振动传感器
-
中高频振动监测
-
采样频率最高可达 20Khz
-
磁吸式便捷安装
RS485
WTS4VXX
USB
WTS6VXX
基本参数
-
电源输入
DC4.5V-5.5V
-
低功耗功能
支持
-
工作温度
-40 ℃-105 ℃
-
工作湿度
10%-95%(无凝露)
-
IP等级
IP67
-
安装方式
螺纹固定/磁铁固定
-
外型尺寸
40*40*15mm/40*40*19mm
-
通讯接口
RS485/USB
-
通讯协议
Modbus-RTU
-
外壳材料
工业铝外壳
温度传感
-
测温对象
接触表面温度
-
测温范围
-40°C~105°C
-
分辨率
±1°C
振动传感
-
加速度范围
三轴:±8g
-
采样深度
1S/10S
-
采样频率
4KHz/20KHz
-
采样轴数
三轴
-
采集精度
1mg/LSB
-
数据内容
实时振动波形/特征值

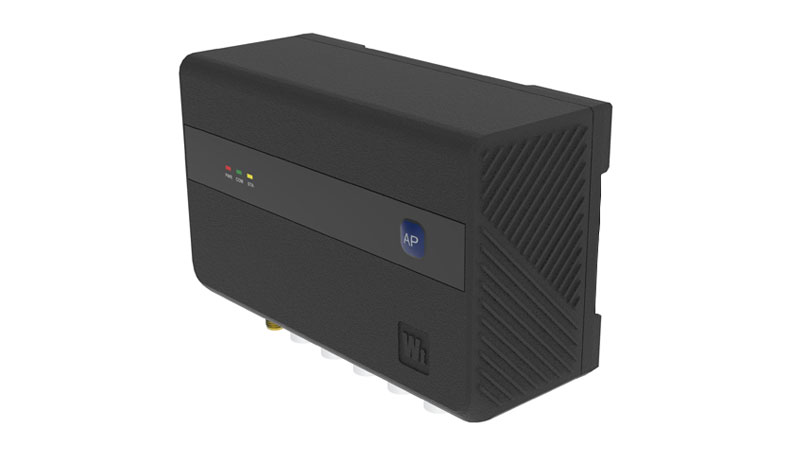

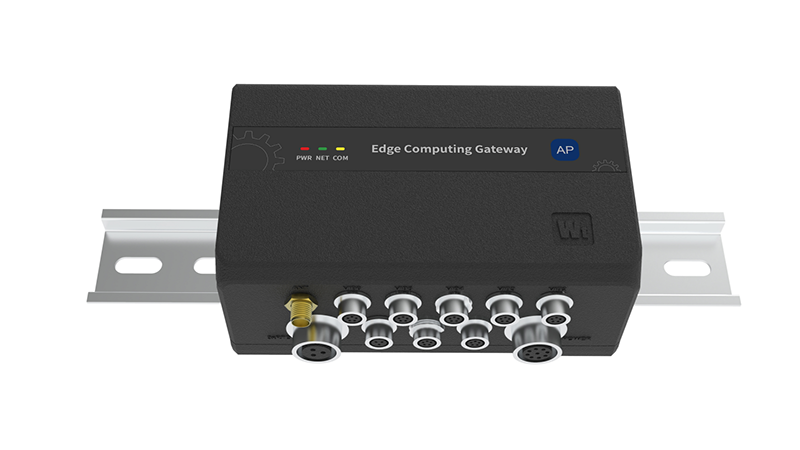

边缘计算网关
-
边缘AI计算
-
多个振动通道
-
多种无线传输
-
内嵌算法模型
WTG9XXW
WTG9XXF
无线通信参数
-
通信方式
WiFi
4G(Cat1)
-
工作模式
3Mbps
-
工作模式
STA模式/AP配置
-
-
传输距离
40M
-
-
通信信道
802.11b/g/n
LTE-TDD:B38/B39/B40/B41
主板参数
-
振动通道数
1-6个通道可选
-
振动接口
RS485(ModBus-RTU)
-
机油温度
1路*3线制Pt100(断线检测)
-
三绕组温度
3路*3线制Pt100(断线检测)
-
LED指示灯
1*电源灯, 1*传感器通信灯, 1*网络状态灯
-
固件升级
在线更新、远程更新
基本参数
-
外壳材料
工业塑料外壳
-
外型尺寸
115*70*47mm
-
安装方式
工业导轨/强磁固定/法兰紧固/绑带
-
电源输入
85-262VAC/12-36VDC
-
操作温度
-30~70°C
-
保存温度
-40~85°C
-
保护种类
过载保护/输出短路保护/过热保护
-
防水等级
IP67

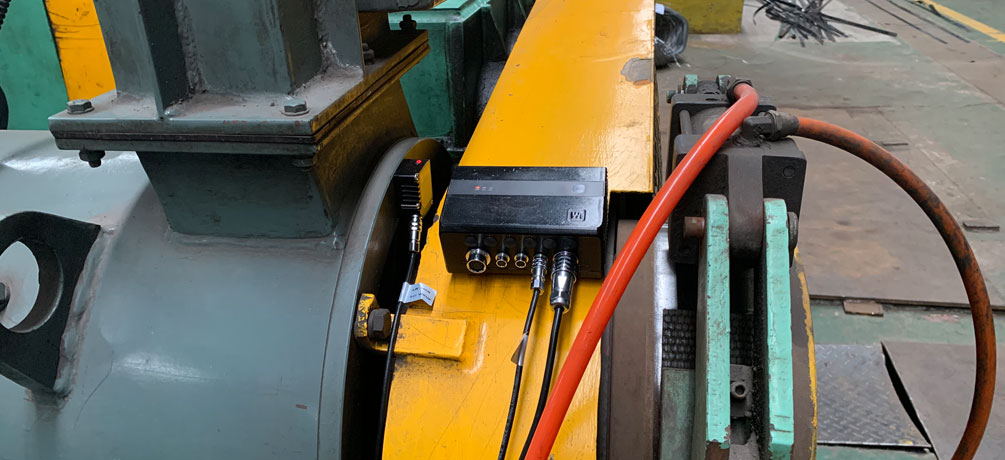

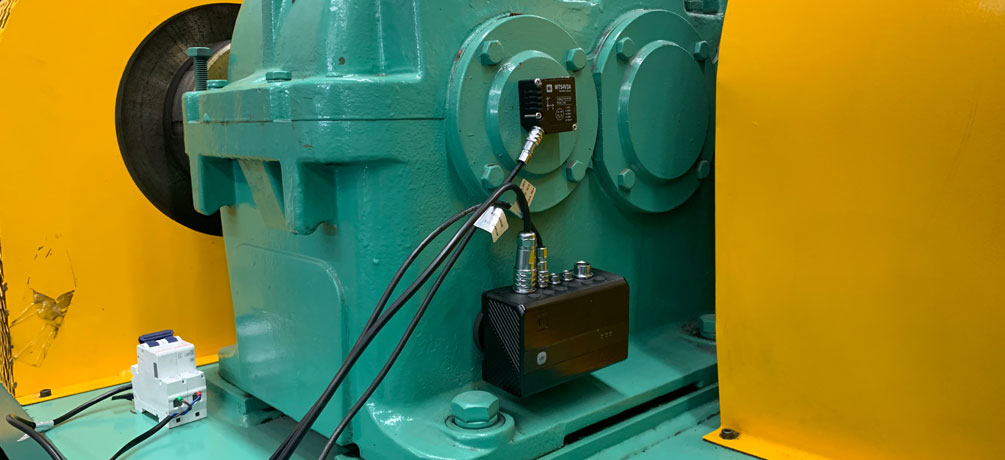

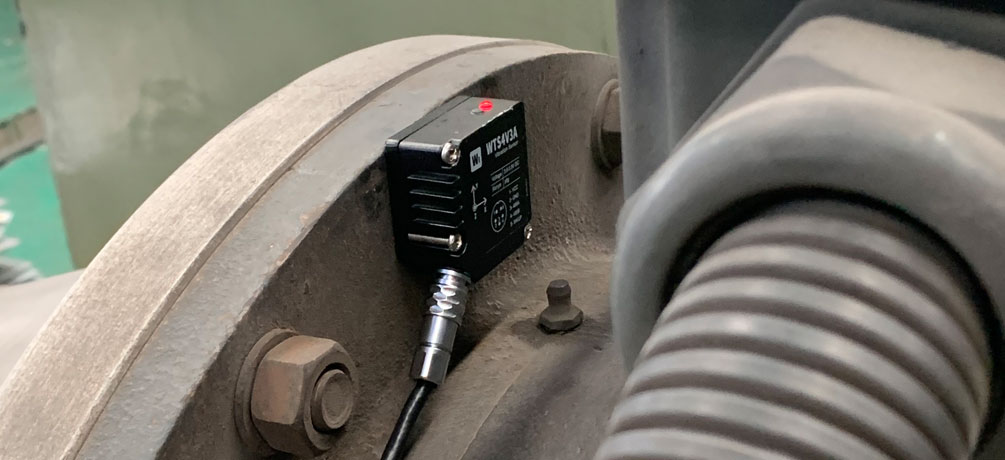

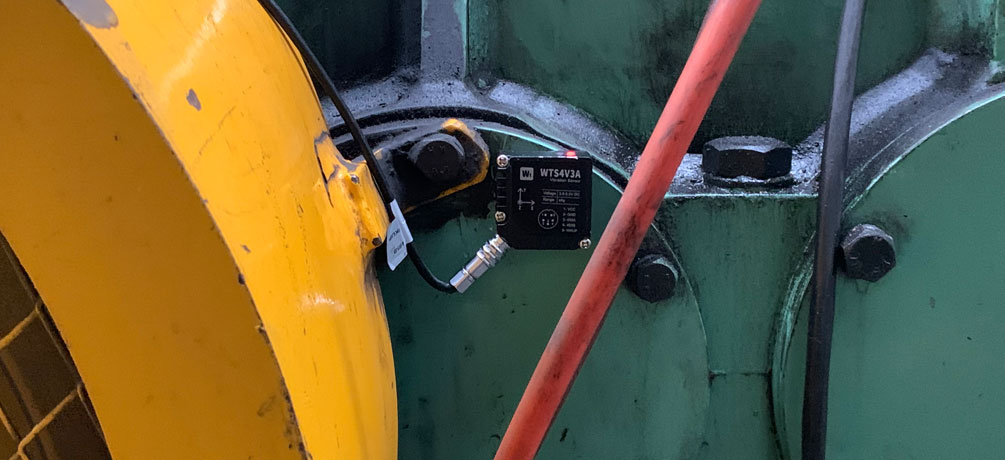

解决方案硬件图
