工业边缘计算网关

产品概述

WTG9XXX系列边缘计算网关产品基于高性能嵌入式芯片、实时操作系统、边缘AI算法等技术支撑，在靠近设备或数据源头的网络边缘侧进行数据预处理、存储以及智能分析应用。融入多重冗余和隔离式交互的理念，设计了可靠的振动保护机械机构和智能监测诊断能力,支持多种无线传输方式，适用于各种工业现场环境。

WTG9XXX系列边缘计算网关产品，搭配WTS系列物联网振动传感器和铂电阻使用。主要用于监测旋转类机械设备的高频振动、润滑油油温、电机绕组温度。边缘计算网关内嵌机器学习算法，根据读取的传感器特征值历史数据，了解旋转类机械设备运行负载状态，结合传感器的振动特性，利用智能算法对数据进行分析，实现不平衡、不对中、松动、齿轮磨损、轴承老化等故障的预测，然后通过MQTT把数据及分析结果上传到WitCloud物联网数据云平台。边缘计算网关采用RS485通讯接口，最多可支持6路振动传感器，提供一路润滑油、三路绕组温度检测。

设备采用工业塑料IP67外壳设计，适合户外使用，支持工业导轨卡扣、法兰片、强磁的固定安装方式，方便客户现场安装。电路具备过载保护、输出短路保护、过热保护，防止客户现场误操作造成的设备损失。

产品特性

支持高达6路通道的
三轴振动传感器输入
支持高达26KHz采样频率的
振动传感器输入
支持旋转设备机油温度及
电机三绕组温度输入
支持WiFi、4G等无线入
云通信方式
内嵌Witium的初始故障
预测算法模型
高性能的AI计算能力，
实时优化算法模型

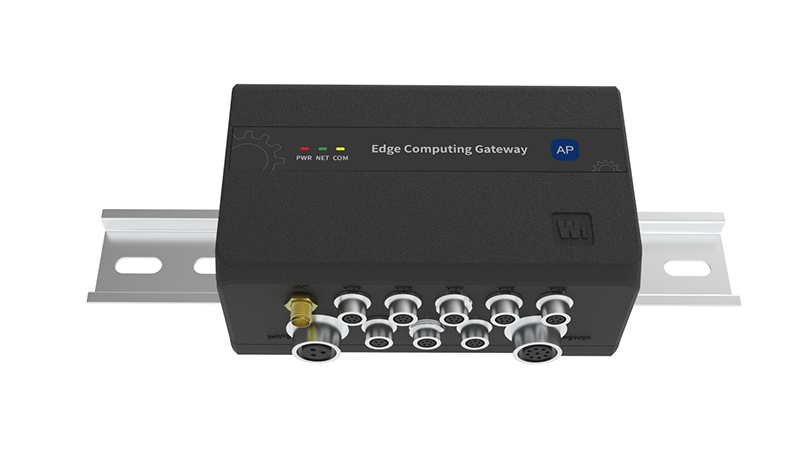

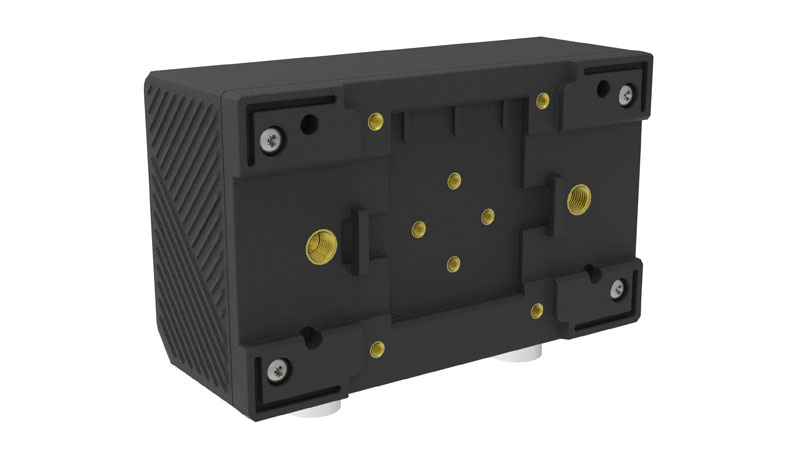

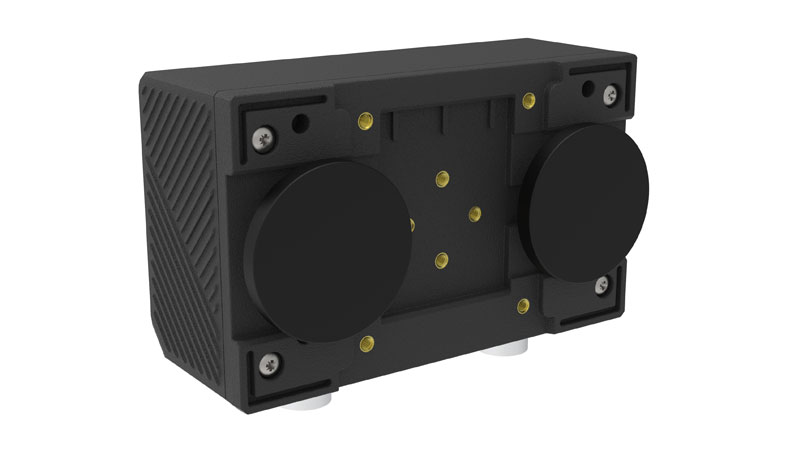

支持多种安装方式如磁铁吸附、
法兰紧固、导轨安装
具有CE认证，满足恶劣的
工业电磁兼容场合
防护等级高达IP67，
特别适合户外使用

产品参数

型号

WTG9XXW

WTG9XXF

无线通信
基本参数

通信方式

WiFi

4G
传输速率

3Mbps

5.67 Mbps
传输距离

空旷环境40m(3dbi天线)

-
天线

内置/外置天线(选配)
数据传输内容

特征值或实时振动数据
无线频率

2.4GHz

LTE-FDD：B1/B3/B5/B8
LTE-TDD:B38/B39/B40/B41
工作模式

STA工作/AP 配置

-
功耗

休眠模式和超低功耗模式

-

主板参数

振动传感通道

1-6个通道可选
振动传感通信

RS485(ModBus-RTU)
振动传感采样率

特征值30分钟/实时数据15天
机油温度传感

1路*3线制Pt100(断线检测)
绕组温度传感

3路*3线制Pt100(断线检测)

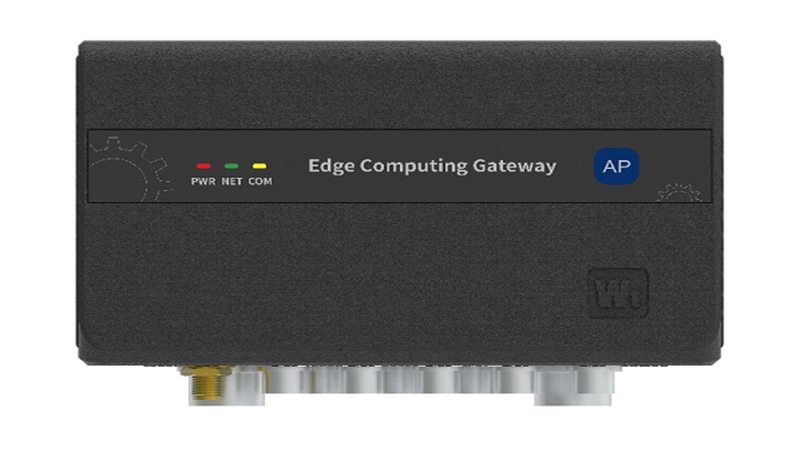

LED指示灯

1*PWR灯 (红色), 1*COM灯(黄色), 1*NET灯(绿色)
按键功能

STA工作 AP配置选择

SET配置选择
看门狗

系统看门狗

基本参数

电源输入

DC:12V-36V/AC:85-262V
工作温度

-30～70°C
存储温度

-40～85°C
工作湿度

10%-95%(无凝露)
保护种类

过载保护/输出短路保护/过热保护
IP等级

IP67
安装方式

强磁固定/工业导轨/法兰紧固/绑带
外型尺寸

110*70(85航插)*47mm
外壳材料

塑料外壳（PA66+FG15）
表面处理

PET+丝印

航空接头
基本参数

适配电源

M12（3芯）-1红：220VL 2黑：220VN 3白：PGND
M12（3芯）-1红：24V+ 2黑：24V- 3白：PGND
振动传感器

M6(5芯屏蔽)-1棕:VCC 2灰:GND 3绿:485A 4黄:485B 5白:WKUP
RS485通信

M6(5芯屏蔽)-1棕:485A1 2灰:485B1 3绿:GND 4黄:485A2 5白:485B2
机油温度传感

M6(3芯)-1红:RTD1+ 2黑:RTD1- 3白:RTD1COM
绕组温度传感

M12(9芯)-1棕:RTD2+ 2红:RTD2- 3橙:RTD2COM
4黄:RTD3+ 5绿:RTD3- 6蓝:RTD3COM
7灰:RTD4+ 8白:RTD4- 9黑:RTD4COM
EMC标准

CE/IEC 61131-2
环保标准

ROHS
抗振动标准

EN 61131-2:2007
抗冲击标准

CE/IEC 61131-2
