钢铁冶金行业预测性维护解决方案

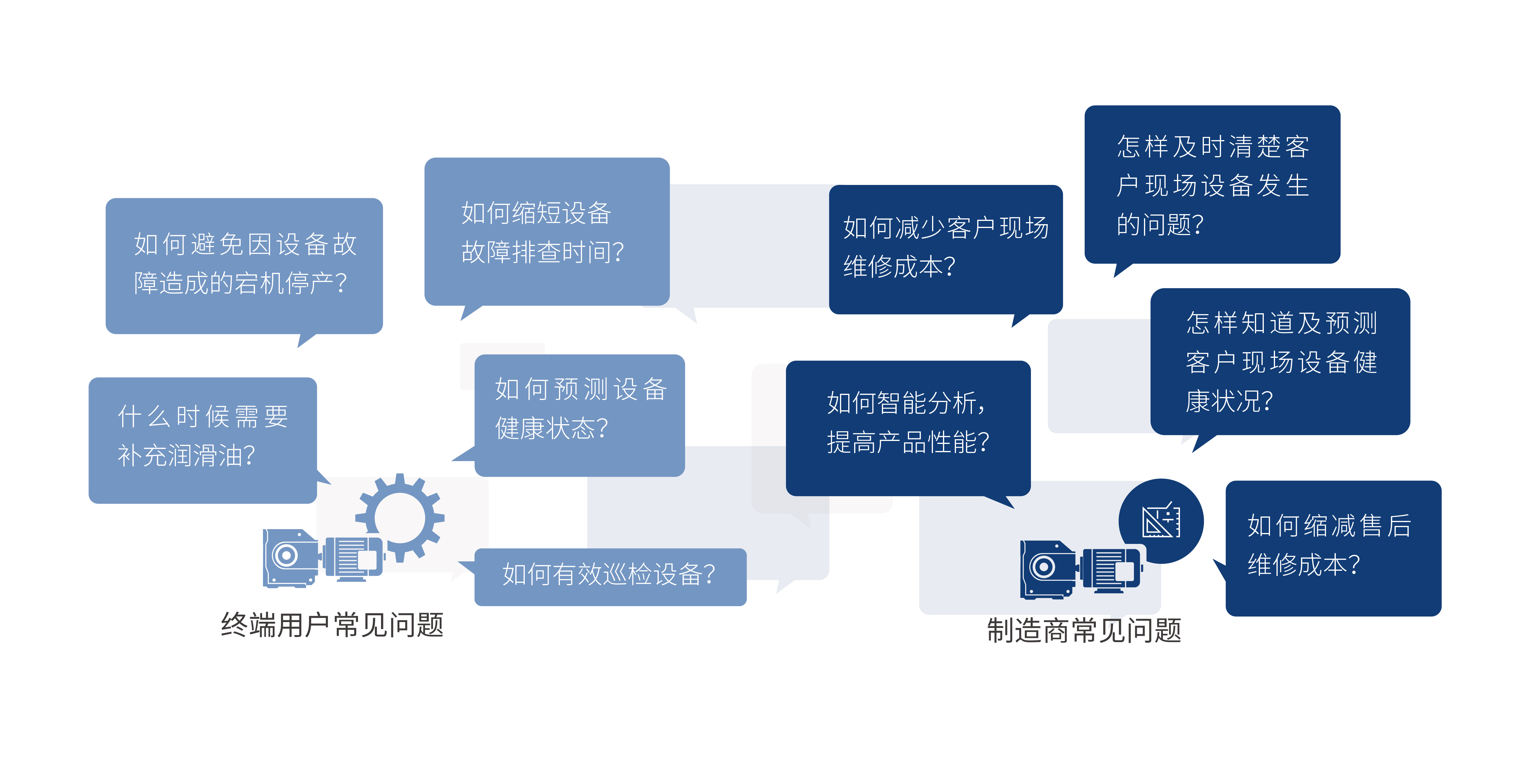

钢铁冶金行业问题

钢铁行业属于重工业,机械设备种类繁多,结构复杂,而冶金行业属于大宗商品制造业,产品附加值偏低,设备的完好率、停机率、故障率水平代表设备的稳定运行时间,是衡量经营状况的重要指标,对企业至关重要。钢铁冶金行业需要解决有:如何避免设备的小故障引发大故障、如何减少设备的维修成本、如何延长设备的寿命周期等问题。国务院印发的《“十四五”数字经济发展规划》,提到大力推进产业数字化转型,加快企业数字化转型升级,全面深化重点产业数字化转型;立足不同产业特点和差异化需求,推动传统产业全方位、全链条数字化转型,提高全要素生产率。贯彻落实“十四五”规划,钢铁冶金行业的自动化、智能化变革提上日程,切实做到降本增效、设备统一管理,实现数字化转型。

解决方案价值

辉泰科技根据钢铁冶金行业数字化转型遇到的问题,推出“钢铁冶金行业预测性维护解决方案”,针对钢铁生产设备、冶金生产设备如电机、鼓风机、减速机、齿轮箱、循环风机等,进行在线振动监测,故障预测诊断分析,形成专业的钢铁冶金生产设备健康诊断报告,并给出维修建议。通过对电机、鼓风机、减速机、齿轮箱、循环风机等钢铁冶金行业关键旋转设备受到的磨损失效规律进行监测,可以使运维工程师提前知晓设备各项功能发生改变的趋势与结果,帮助钢铁冶金加工行业用户达到降本增效的目标,实现数字化、智能化转型。

解决方案详情

解决方案架构

钢铁冶金行业预测性维护解决方案,利用物联网高频振动传感器采集设备振动波形样本及表面温度,生成设备的振动特性;边缘计算网关了解电机运行负载状态并结合传感器的振动特性,利用智能算法对数据进行分析,实现不平衡、不对中、松动、齿轮磨损、轴承老化等旋转设备故障的预测;然后通过MQTT把数据及分析结果上传到物联网数据处理后台;后台与云交互获取有效数据,进行内部处理后,系统业务层为用户提供状态监控、场景监控、故障管理、运维管理、设备管理、客户管理、权限管理等功能;并提供数据接口功能,方便用户把设备状态导入到智能工厂运维平台系统。同时业务平台通过大数据分析工具,为钢铁冶金行业用户提供设备的运行状态分析、预警故障分析,并形成专业的旋转设备健康诊断报告和维修建议。


解决方案软件

解决方案Web端+App端展示

解决方案硬件

高频振动传感器

MEMS振动传感器
中高频振动监测
采样频率最高可达 20Khz
磁吸式便捷安装

RS485
WTS4VXX

USB
WTS6VXX


基本参数
  • 电源输入
    DC4.5V-5.5V
  • 低功耗功能
    支持
  • 工作温度
    -40 ℃-105 ℃
  • 工作湿度
    10%-95%(无凝露)
  • IP等级
    IP67
  • 安装方式
    螺纹固定/磁铁固定
  • 外型尺寸
    40*40*15mm/40*40*19mm
  • 通讯接口
    RS485/USB
  • 通讯协议
    Modbus-RTU
  • 外壳材料
    工业铝外壳
温度传感
  • 测温对象
    接触表面温度
  • 测温范围
    -40°C~105°C
  • 分辨率
    ±1°C
振动传感
  • 加速度范围
    三轴:±8g
  • 采样深度
    1S/10S
  • 采样频率
    4KHz/20KHz
  • 采样轴数
    三轴
  • 采集精度
    1mg/LSB
  • 数据内容
    实时振动波形/特征值

边缘计算网关

边缘AI计算
多个振动通道
多种无线传输
内嵌算法模型

WTG9XXW

WTG9XXF

无线通信参数
  • 通信方式
    WiFi
    4G(Cat1)
  • 工作模式
    3Mbps

    上行5Mbps/
    下行10Mbps

  • 工作模式
    STA模式/AP配置
    -
  • 传输距离
    40M
    -
  • 通信信道
    802.11b/g/n
    LTE-TDD:B38/B39/B40/B41
主板参数
  • 振动通道数
    1-6个通道可选
  • 振动接口
    RS485(ModBus-RTU)
  • 机油温度
    1路*3线制Pt100(断线检测)
  • 三绕组温度
    3路*3线制Pt100(断线检测)
  • LED指示灯
    1*电源灯, 1*传感器通信灯, 1*网络状态灯
  • 固件升级
    在线更新、远程更新
基本参数
  • 外壳材料
    工业塑料外壳
  • 外型尺寸
    115*70*47mm
  • 安装方式
    工业导轨/强磁固定/法兰紧固/绑带
  • 电源输入
    85-262VAC/12-36VDC
  • 操作温度
    -30~70°C
  • 保存温度
    -40~85°C
  • 保护种类
    过载保护/输出短路保护/过热保护
  • 防水等级
    IP67

解决方案硬件图

成功案例现场图

钢铁机械设备预测维护
治金生产设备故障预测诊断
钢铁生产设备预测性维护
钢铁设备故障预测
